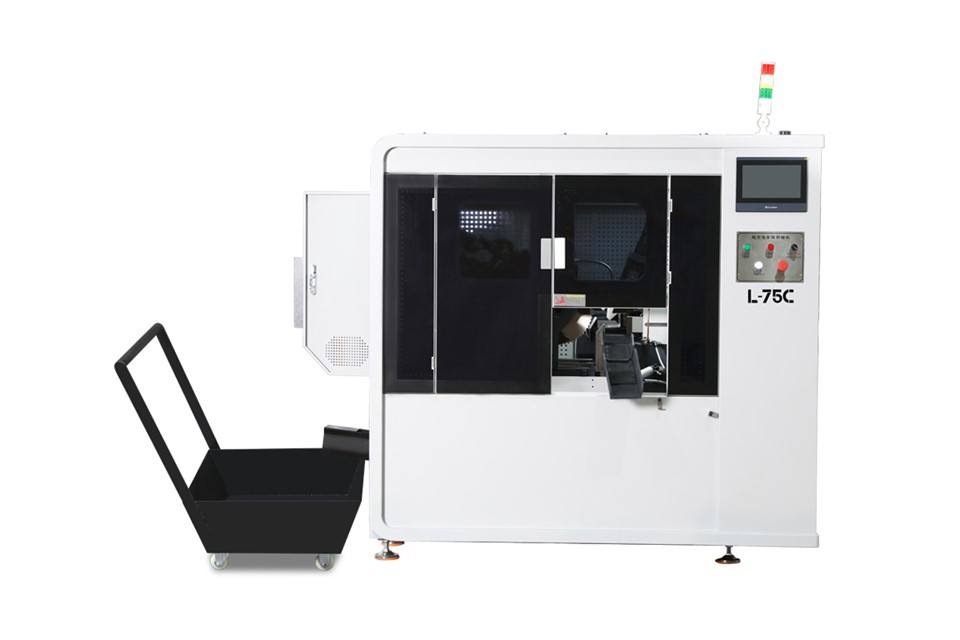

CNC apskrito pjūklo aparatas

Techninė Henlen L -75 C plokščio pūsto apskrito pjūklo mašina analizė





Daiktas	Parametro informacija
Modelis	L-75C
Pjovimo pajėgumas	- strypai/apvalūs vamzdžiai: φ 15-75 mm - kampo sekcijos/kvadratiniai vamzdžiai: 15 × 15-55 × 55 mm
Ašmenų greitis	70-160 r/min (reguliuojamas)
Ašmenų specifikacijos	285 × 32 × 2. 0/1,7 mm (skersmuo × vidinė skylė × storis)
Maitinimo sistema	- Pagrindinė variklio galia: 7,5kW - Maitinamasis variklio galia: 1,5kW
Hidraulinė sistema	Veikimo slėgis 6,5MPa, palaikantis stabilų šėrimo valdymą
Šėrimo sistema	Varomas servo variklio, vieno maitinimo takto 72 0 mm, padėties nustatymo tikslumas ± 0,1 mm
Įrangos specifikacijos	- Bendras svoris: 3193 kg (įskaitant medžiagų lentyną) - Matmenys: 2000 × 2050 × 1800 mm (L × W × H)



Visiškai automatizuota pjovimo sistema

Priima servo maitinimo technologiją kartu su programuojama valdymo sistema, kad būtų galima visiškai automatizuoti fiksuoto ilgio pjovimo ir partijos gamybos procesus.

Turi automatinę medžiagų galvutės atskyrimo angą, kuri automatiškai surenka likusius medžiagas po pjaustymo, sumažina rankinę intervenciją ir pagerina gamybos efektyvumą.



Tikslus spaustukas ir stabilus pjaustymas

Daugialypis spaustuko mechanizmas: Naudoja hidrauliškai varomus daugia kryptinius spaustuko įtaisus, kad būtų galima efektyviai slopinti medžiagų vibraciją, užtikrinant tvirtą ruošinio fiksavimą pjovimo metu, ypač tinkami apdoroti nestandartinius vamzdžius.



Plokščio pjovimo konstrukcija: Hidrauliškai varomas linijinis šėrimas kartu su mažo greičio didelės spartos ašmenimis, sumažina pjovimo vibraciją ir pasiekia matmenų tikslumo valdymą ± 0. 1 mm.



Ekologiškos aušinimo ir tepimo sistemos

Įrengta alyvos rūko aušinimo sistema, kuri vėsina ašmenis ir pjaustymo paviršių per atomizuotą tepimo terpę, žymiai sumažindama pjovimo temperatūrą, sumažina urvų susidarymą ir vengia skysčių valymo problemų, susijusių su tradiciniu vandens aušinimu.

Nuimamas apsauginis pertvaros dizainas palengvina kasdienį valymą ir priežiūrą, išlaikant įrangos interjerą švarią ir pratęsdamas pagrindinių komponentų tarnavimo laiką.



Elektros sauga ir patikimumas

Naudojami garsūs prekės ženklo perjungimo maitinimo šaltiniai ir elektrinės apsaugos komponentai (QF 1- qf5 kelių pakopų grandinės pertraukikliai) su perkrovos ir apsaugos nuo trumpojo jungimo funkcijomis, kad būtų užtikrinta energijos sauga ilgalaikio nuolatinio veikimo metu.

Inverteris kontroliuoja ašmenų greitį, palaikydamas plataus diapazono reguliavimą nuo 70-160 R/min, kad pritaikytų įvairių medžiagų ir storio pjovimo poreikius, optimizuodamas įrankio aptarnavimo tarnavimo laiką.



L -75 c apskrito pjūklo aparatas yra tinkamas metalinių vamzdžių ir strypų didelio tikslumo pjaustymui, kuriame yra pagrindinės taikymo sritys, įskaitant:

Mechaninė gamyba: Fiksuoto ilgio strypų medžiagų, tokių kaip pavarų velenai ir stūmokliniai strypai, apdorojimas;

Statybos inžinerija: Plieno konstrukcijos jungčių ir pastolių vamzdžių pjaustymas;

Automobilių komponentai: Išmetimo vamzdžių ir hidraulinių vamzdžių jungiamųjų detalių gamyba;

Vamzdyno diegimas: Pramoninių vamzdžių ir ŠVOK sistemos vamzdžių pjaustymas vietoje;

Profilio apdorojimas: Individualizuotas aliuminio lydinio/plieno karštakojinio cinkuoto kampo pjūvio ir kvadratinių vamzdžių pjaustymas.





Aukštas tikslumas: Servo maitinimas ir hidraulinis užkimšimas užtikrina ± 0.

Didelis efektyvumas: 720 mm ilgo takto šėrimo sistema kartu su visiškai automatiniu ciklo režimu tinka didelio masto nuolatiniam gamybai.

Didelis suderinamumas: Palaiko kelis medžiagų tipus (strypus, apvalius vamzdžius, kampų sekcijas, kvadratinius vamzdžius), su reguliuojamu peiliuko greičiu, kad būtų galima prisitaikyti prie skirtingų medžiagų.

Lengva priežiūra: Modulinės struktūros dizainas ir nuimami pertvaros sumažina dienos priežiūros sunkumus ir sutrumpina prastovą.

Draugiškumas aplinkai: Naftos rūko aušinimo sistema sumažina dulkių taršą, laikydamasis šiuolaikinių pramoninių ekologiškų gamybos standartų.

„Henlen L -75 C Circular Saw Machine“ pateikia sprendimą, kuris subalansuoja tikslumą, efektyvumą ir patikimumą metalinių vamzdžių apdorojimui per mechaninės struktūros inovacijas ir intelektualią valdymą, todėl jis ypač tinka mažoms ir vidutinėms gamybos įmonėms, turinčioms didelius reikalavimus automatizavimui ir apdorojimo kokybei. Norėdami gauti išsamių techninių dokumentų arba pritaikytų apdorojimo sprendimų, susisiekite su mumis per oficialius kanalus.
